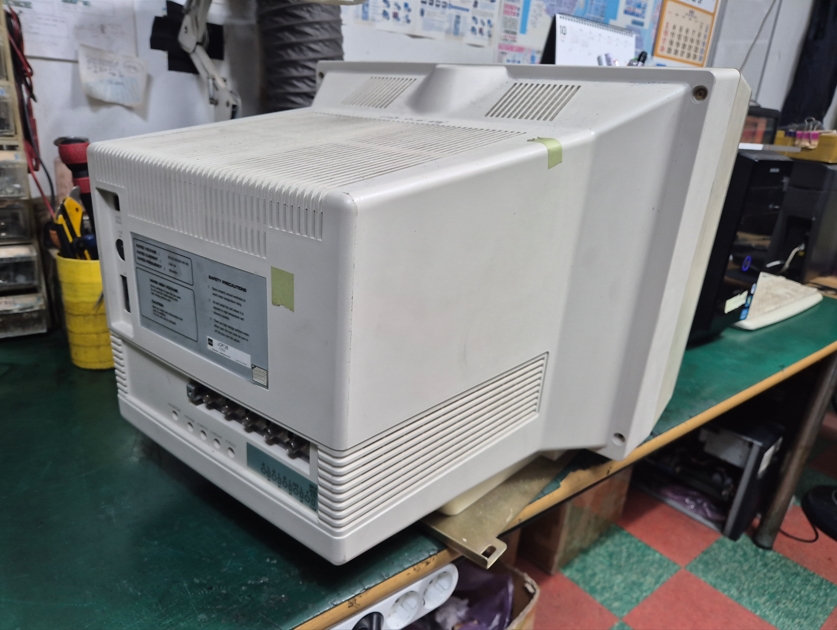

[ UCRT2B Toshiba Touchscreen CRT모니터-> LED 모니터로 개발,개조 ]
* Brand : TOSHIBA
* Model : UCRT2B
* CDT : M51KTD11XX01
* Color Display Monitor : Touchscreen COLOR CRT Monitor
* 산업용콘솔 운용,보전 장치에 적용된 터치스크린 CRT Monitor.
* 증상 :
1) CRT 모니터 화면 안나옴.
2) CRT 멍자국및 글자 희미하게 안보임
3) 수년전 불량으로 1차 수리진행 이력있슴.
4) 장기 사용으로 CRT화면 멍자국 발생되어 있슴.
* 대책:
1) 모니터 장기간 사용으로 인한 CDT및 전자 부품 노후되어 불량 발생됨.
2) CRT Monitor 를 수리하는것 보다 LED Monitor로 개발 개조 적용
3) 향후 장비 운영기간 고려하여 LED Monitor로 개발, 개조 결정함
4) IR Touchscreen 모니터로, Touch기능은 기존품으로 활용하여 개조 적용함.
5) Color CRT Monitor 이며, SOG 모니터 임. 신호선 3단자 R.G.B Cable
6) 적용된 CRT Monitor Size 고려 하여 19" LED 모니터로 개발 결정.
7) 기존 동일 모니터 개발, 개조 실적 있기에 검토가 용이함.
8) Monitor Signal Generator 이용하여, 화질 구현후 현장 적용시험.
9) 적용 모니터의 외관 구조는 변경없이, 화면만 LED Monitor로 설계적용
10) 터치스크린 기능 이용하기 때문에, LED 모니터는 전면 강화유리 적용함.
11) UCRT2B Toshiba CRT Monitor 외관 변경없이, 내부만 LED Monitor로 적용함
12) 기존 터치 기능 사용에 문제 없도록 화면 사이즈및 화질 구현으로 완료.
* 개발. 개조 적용한 LED 모니터가, 현장 적용결과 기존의 CRT 모니터와
비교하여 아주 양호하게 잘 나옴.
|
|
