[ AKASHI BALANCING SYSTEM PS1681B hagiwara hitachi 12" CRT Monitor -> LED모니터로 개발 개조]
* Type : AKASHI BALANCING STSTEM
* CRT Monitor : 12" CGA Color Monitor
* CDT : Hitachi. M29JHN61X(U)
* Type 1 : PS1681B. hagiwara
* DENGENSHA / Projection Welder적용된 12" CRT 모니터.
* 증상 :
1) 화면 안나옴
2) 화면 CDT 멍자국 선명함
* 대책:
1) 현장 방문하여 당일 개발 개조 완료함
2) AKASHI Balancing System 25년이상 가동중이며, 향후 계속 운용 예정
3) 장기 사용으로 인한 CRT 모니터 불량 발생
4) 불량 발생전 2차례 CRT Monitor 수리 진행함
5) Hitachi CRT Monitor를 LED 모니터로 개발. 개조 진행.
6) 12인치 CRT Monitor 이며, CGA Color Monitor
7) CRT화면과 유사한 Size 고려 하여, 10.4" LED Monitor로 개발 적용.
8) 메인보드에서 출력되는 모니터신호 확인
9) 수평, 수직 24.7Khz / 56Hz H/V Sync 출력확인
10) R/G/B Video Signal 출력단자 확인
11) 메인보드 출력 모니터 신호 인식 FW 작업진행
12) 화면 Noise, 밝기,사이즈 등 모니터 FW 작업으로 세부사항 완료함.
13) 기구적인 구조에 맞게 모니터보드 장착하여 화면구현.
14) 현장 작업전 모니터 개발 개조 작업 준비하여 당일 설치 완료함.
15) 모니터 장착시 외부 구조변경은 없슴, 내부 구조 변경으로 완료함

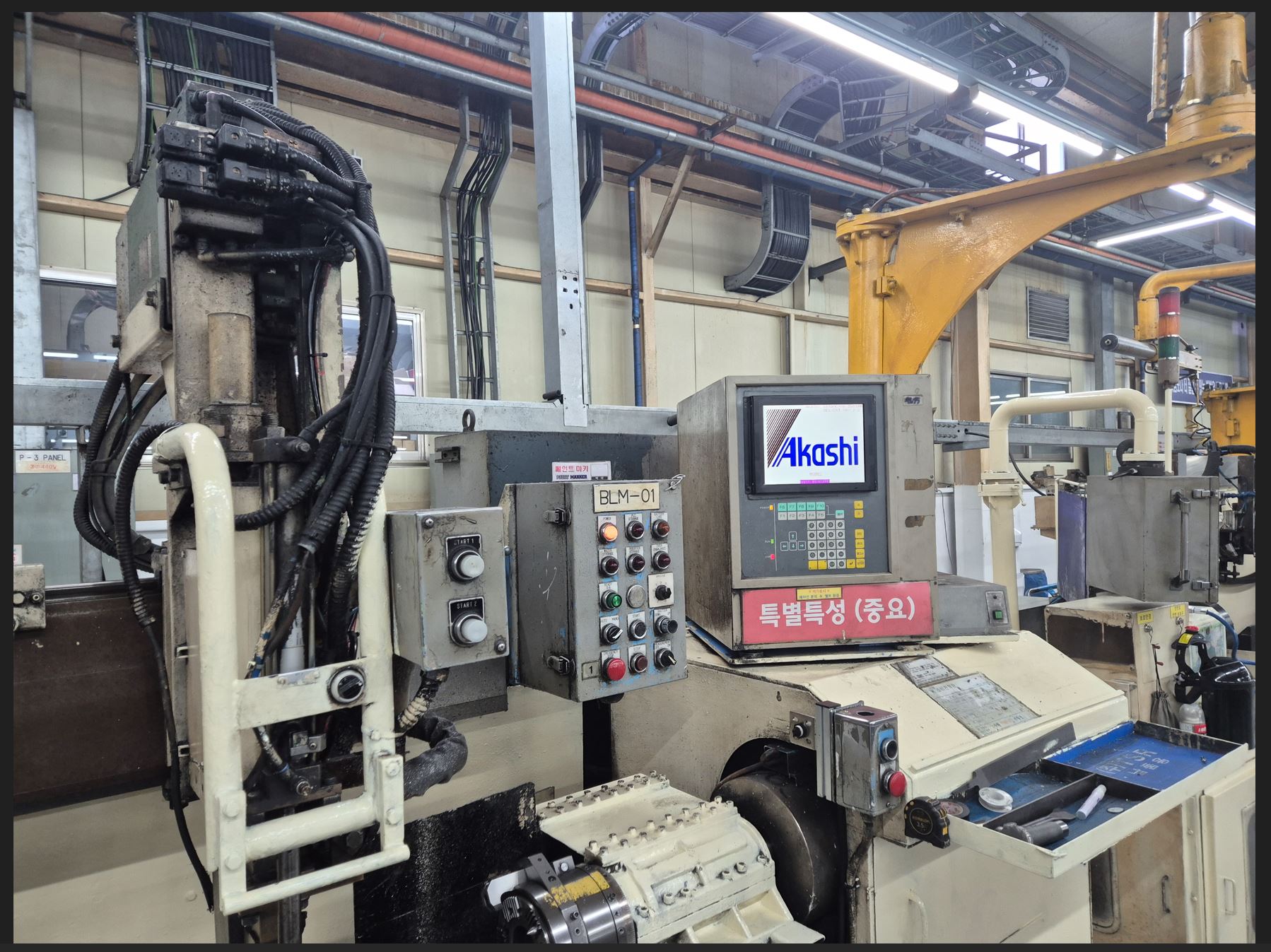

* 개발. 개조 적용한 LED 모니터 장착시 화질성능, 선명도는
기존의 CRT 모니터 보다는 아주 잘 나옴. |
|
