[ SPINUC-P200 SANWA PM3112D-1 CRT 모니터->LED 모니터로 개발,개조]
* Type : SPINUC-P200
* CRT Monitor : SANWA 9" Mono Monitor
* MODEL : PM3112D-1

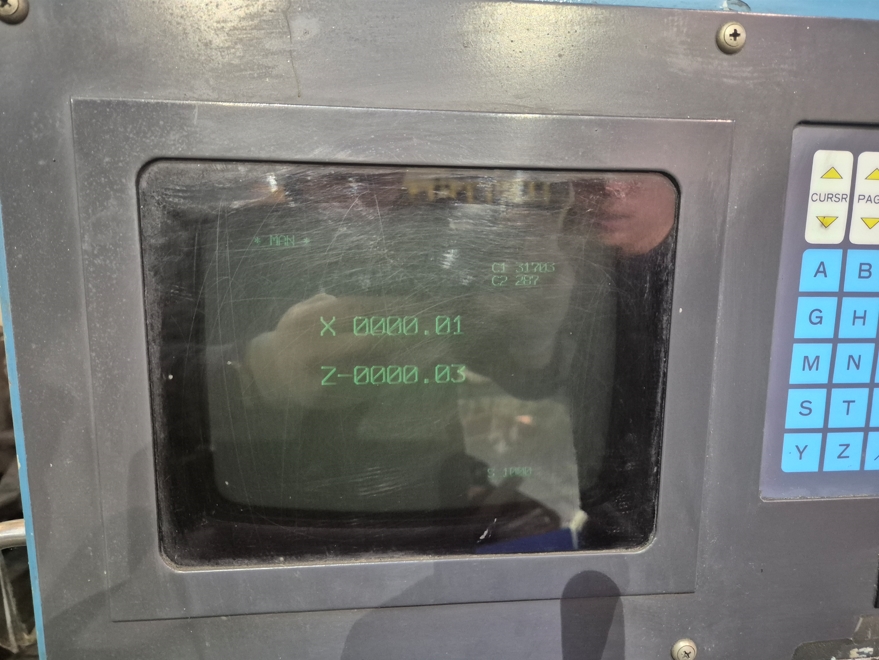

* SPINUC 장비 적용된 SANWA Mono CRT 모니터.
* 증상 :
1) 화면 희미하게 나옴.
2) 장비 ON후 한참 있다가 켜짐
3) 화면 나오다가 안나오다가 반복 불량 발생됨
* 대책:
1) SPINUC CNC 기기 사용기간 고려하여
2) SANWA PM3112D-1 Mono CRT Monitor -> LED 모니터로 개발. 개조 진행.
3) 9인치 Monochrome CRT Monitor 이며, 저주파수 CGA Monitor
4) CRT화면과 유사한 Size 고려 하여, 8.4" LED Monitor로 개발 적용.
5) SPINUC 메인보드에서 출력되는 모니터신호 확인
6) 수평, 수직 16.1Khz / 56Hz 주파수 Monochrome Signal.
7) 디에스텍 전용 개발된 AD 메인보드 데이타 활용하여 모니터 제작
8) 8.4인치 LED 모니터 장착후, 장비에 연결하여 모니터 신호 인식 FW 작업진행
9) 화면 Noise, 밝기,사이즈 등 모니터 FW 작업으로 세부사항 완료함.
10) 기구적인 구조에 맞게 모니터보드 장착하여 화면구현.
* 개발. 개조 적용한 LED 모니터 적용시, 화질성능및 밝기,선명도의 상태는
기존의 CRT 모니터보다는 아주 잘 나옴. |
|
