[ 반도체 장비 Lam research장비 CRT 모니터-> LED 모니터 개조 ]
* Type : Lam research
* Model : 12인치 CRT Monitor, CDT E8032B22-HT

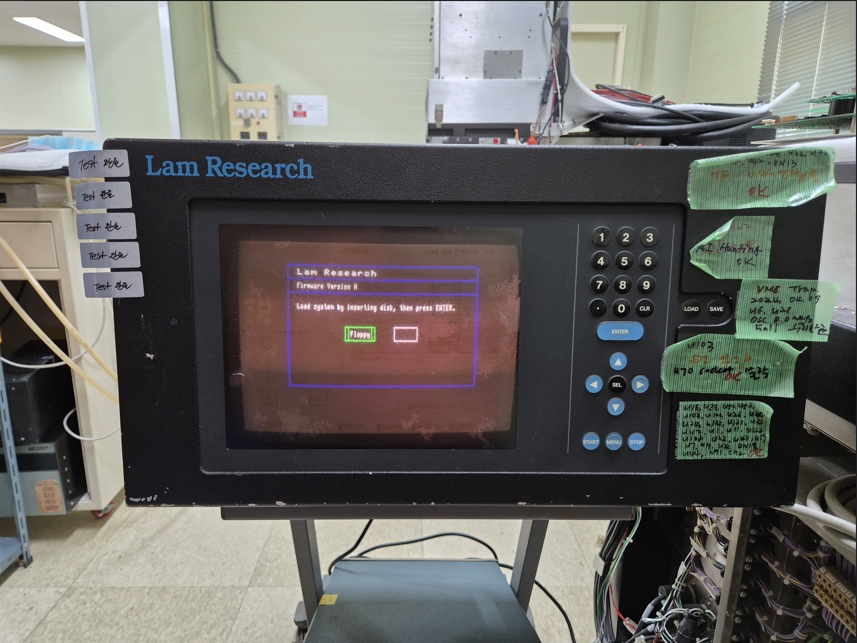

* Lam research 장비에 적용된 CGA COLOR CRT 모니터를
-> LED Monitor 로 개발 개조 진행
* CRT 모니터 증상 :
1) Lam research 적용된 CRT 모니터 화면 불량
2) 전원 켜고 한참 지나서 화면 나오지만,
3) 화면 흐리게 나오며 글자인식 곤란함.
4) 밝기 조정해도 안됨, 화면 어두움
* 대책:
1) Lam research CRT모니터를 LED 모니터로 개발. 개조 진행함.
2) 현장 방문전 사진 자료 확인하고, 모니터및 진행 방법 확인
3) Oscilloscope 이용하여 장비애서 출력되는 모니터 출력신호 확인
4) Video card에서 모니터 CGA 신호 출력 확인
5) 수평/수직 sync신호, RGB Video신호 출력 확인
6) CGA Color Display Monitor Signal 확인.
7) 기존 CRT Size를 고려하여, 12.1" LED 모니터 장착함.
8) 모니터 신호 분석하여, 모니터 AD 보드에 FW Modify 적용.
9) 개발 개조후 화질 상태는 기존 모니터와 비교하여 월등히 우수함.
10) LED 모니터 장착후 장비 외관 모양은 기존 CRT 모니터 상태와 동일함.
* 개발및 개조 적용한 LED 모니터 적용시, 화질, 밝기,선명도의 상태는
기존의 CRT 모니터와 비교하여 아주 양호하게 잘 나옴. |
|
