[ TOYOKOKI TNC-TXR muratec TOYO TOSHIBA K12MM-01A CRT 모니터->LED 모니터로 개발,개조]
* Type : TNC-TXR
* 명 칭 : TOYOKOKI, muratec TOYO
* CRT Monitor : TOSHIBA
* MODEL : K12MM-01A

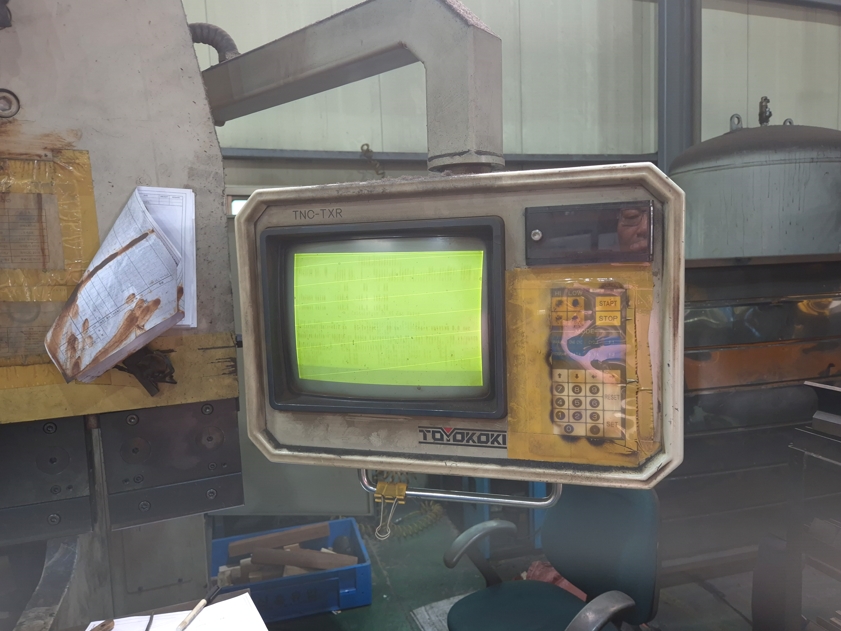

* TNC-TXR CNC 장비 적용된 TOSHIBA 흑백CRT 모니터.
* 증상 :
1) 화면 안나옴.
2) 글자 안 나오고 노랑 바탕화면만 보임
3) 화면 나오다가 안나오다가 반복 불량 발생됨
* 대책:
1) TNC-TXR TOYOKOKI muratec CNC 기기 사용기간 고려하여
2) TOSHIBA K12MM-01A mono CRT Monitor -> LED 모니터로 개발. 개조 진행.
3) 12인치 Monochrome CRT Monitor 이며, 저주파수 CGA Monitor
4) CRT화면과 유사한 Size 고려 하여, 12" LED Monitor로 개발 적용.
5) TNC-TXR TOYOKOKI 기기 메인보드에서 출력되는 모니터신호 확인
6) 수평, 수직 21Khz / 52Hz 주파수 Monochrome Signal.
7) 기존 동일 기기 모니터 개발 개조 제작 데이타 활용하여 모니터 제작
8) 화면 Video Data 반전시켜 바탕 화면 화질 개선 함
9) 12인치 LED 모니터 장착후, 장비에 연결하여 모니터 신호 인식 FW 작업진행
10) 화면 Noise, 밝기,사이즈 등 모니터 FW 작업으로 세부사항 완료함.
11) 기구적인 구조에 맞게 모니터보드 장착하여 화면구현.
* 개발. 개조 적용한 LED 모니터 적용시, 화질성능및 밝기,선명도의 상태는
기존의 CRT 모니터와 비교하여 아주 양호하게 잘 나옴. |
|
